薄膜开关结构薄膜开关的主要电气及理化性能

薄膜开关的结构类型主要有普通平面形、带弹片有手感、不带弹片有手感、上下线路组合、上下线路带弹片有手感。此外，还有防水与防静电型薄膜开关。防水型：经过四周加密封圈来完成防水的效果，此类型的薄膜开关对每一层的胶的要求比较高，而且在组装过程当中不可以汽泡，在设计的过程当中不要有气沟的空气通向外界，来达到防水的效果。防静电型：主要是通过一条主线使它与客人的机器连接，此机器的线路直接连到地线，来达到释放静电的效果。

 一、普通平面形

二、带弹片有手感

三、不带弹片有手感

四、上下线路组合

五、上下线路带弹片有手感

六．防水型

七、防静电型

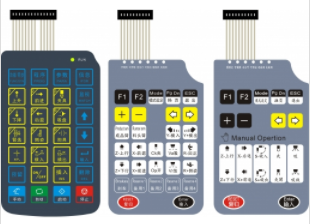

薄膜开关现已广泛应用于仪器仪表、机电产品、计算机、办公设备、电子玩具、家用电器及影视设备等电子产品中。那么薄膜开关的结构是由哪些组成?薄膜开关是由引出线、上部电极电路、下部电极电路、中间隔离层及面板层等构成。薄膜开关开关具有密封性好、重量轻、体积小，采用低电压、低电流且能防水、防尘，寿命长等优点，薄膜开关的背面有强力压敏胶层，将防粘纸撕掉后，便可贴在仪器的面板上，且开关的引出线为薄膜导电带，并配以专用插座连接。此种结构为使用带来了很大的方便，故得到了广泛的使用。

其中控制器薄膜开关主要电气及理化性能指标如下：

最大允许电流：30VDC，33MA，10VDC，100MA

两线间绝缘电阻：500V，>20兆欧

两线终端接触电阻：<100欧姆(长度250mm)

按键操作力：80～350g/cm 2

使用环境温度：-40～+80℃

使用寿命：>100万次
